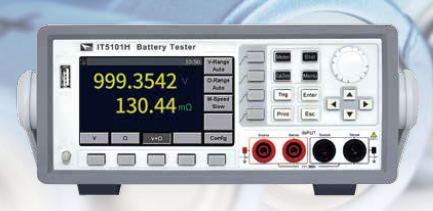

艾德克斯ITECH IT5101 电池内阻测试仪

艾德克斯ITECH IT5101 电池内阻测试仪
IT5100系列内阻测试仪是一款高精度、高分辨率、高速的电池内阻测试仪。采用交流四端子的测试方法，可更精准地测试电池内阻和电压。电阻分辨率可达0.1μΩ，电压分辨率可达10μV。利用外部U盘存储，可长时间进行统计运算。内建比较器功能，可自动判断电池参数是否符合标准，统计合格率，适合各种电池的检测和分拣。内建GPIB/USB/LAN通讯接口，支持SCPI协议，广泛应用于手机、无人机等智能锂电池、动力电池以及蓄电池等各种电池的测试。

艾德克斯ITECH IT5101 电池内阻测试仪特点
大屏幕LCD显示屏：电池内阻和电压同时显示
电阻测量范围：150μΩ～3000Ω
电压测量范围：10μV～1000V
三段电压量程、七段电阻量程的自动或手动测试
同时测量电阻、电压，速度高达125次/秒
GPIB/USB/LAN通讯接口，支持SCPI协议
支持统计运算，通过USB存储数据
比较器功能：HI/IN/Lo显示分选结果
调零功能：全量程短路清零
交流四端子测试
讯响报警
*1：IT5101E为15mΩ～3Ω
*2：IT5101E电阻为两段量程
*3：在Ex_fast模式下
*4：IT5101/E为10μV～300V

艾德克斯ITECH IT5101 电池内阻测试仪测量对象和用途
低电流的条件下来表征机电元件的低阻特性
各种接触电阻的测试
碱性电池、铅蓄电池的劣化情况测定及寿命评估
UPS检测
蓄电池出厂检验
超级电容等效电阻（ESR）测量
锂电池内阻和电压测量
纽扣电池高速量产抽检
燃料电池组的测量
电动汽车锂电池等高压电池组的测试
多节串联高压锂电池内阻和电压测量
氢燃料电池电阻和电压的测量
高精度：阻抗：±0.4%±0.05%FS 电压：±0.01%±0.01%FS
高分辨率：阻抗：0.1μΩ 电压：10μV *IT5101E分辨率为10μΩ
高速：阻抗+电压同时采样8ms以内，单独采样阻抗或电压4ms以内

艾德克斯ITECH IT5101 电池内阻测试仪优点
大屏幕：L C D大屏幕显示屏，内阻和电压可以同时测量并显示，速度高达125次/秒。内阻+电压同时高速测量和显示
高电压：三段电压量程，10μV～1000V。高电压能够高速测量电池组，有利于提高产线效率。能够测量高达1000V的高电压电池组。
七段电阻量程：七段电阻量程的自动或手动测试150μΩ～3000Ω。不管是大型单体电池包还是纽扣电池，兼能对应！
测量异常检查：能检测出测试探头的接触不良和断线情况，提高测量的可信度。
平均值功能：利用2~16次计算一次平均值的功能，减少不稳定因素，可放心测量。
交流4端子法：阻抗测量使用的是交流4端子法，测量时能够不受测试线的配线阻抗影响。
统计运算：利用外部U 盘等存储设备，最多能够对n*1000，组数据进行运算，适用于工程管理和品质管理。
比较器功能：
阻抗& 电压同时判断，超出Hi/Lo 量程可蜂鸣声报警，综合判断结果输出，手动比较，2 种设置方法，比较功能分为绝对比较和相对比较
绝对比较允许用户设置电压和电阻的上下限，仪器根据测量值判断其是否在预设范围内，若不在预设范围内，则发出报警信号。相对比较允许客户设置电压、电的参考值和相对百分比，如百分比设为10%，则上下限为参考值的110% 到90%。

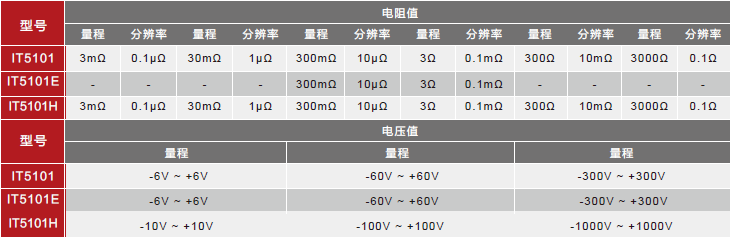

艾德克斯ITECH IT5101 电池内阻测试仪技术参数
