Fluke 1630 接地电阻钳型测试仪

Fluke 1630 接地电阻钳型测试仪

Fluke 1630 接地电阻钳型测试仪是一种由电池供电的手持 式钳型仪表，无需使用辅助接地棒，即可测量接地棒的接地电阻。钳表 能用于多接地系统测试而不必断开被测接地回路。 钳表可用于以下用途： • 测试高压塔、大楼、移动通信基站及射频发射机的接地电阻 • 检验防雷系统

Fluke 1630 接地电阻钳型测试仪用于测量商业、工业和工程应用场合的接地回路电阻
Fluke 1630 采用夹钳接地电阻测试技术，大大简化了接地回路测试过程，并允许进行非侵入式漏电流测量。 Fluke 1630 小巧精致，经久耐用，非常适合在狭窄的地方和恶劣的环境中使用，而“显示保持、连续测试以及声音警报功能使之非常便于使用。 它采用创新技术，这意味着可以在无需切断电路的情况下完成接地回路电阻测试和连续测试。
无辅助极测试法
Fluke 1630 接地电阻钳型测试仪采用无辅助极测试方法，无需断开并联接地电极，也不用查找适合放置辅助接地棒的位置。 这大大节省了时间，并且使用户（例如，工业和工程电气技师以及现场维修电工和承包商）可以在无法使用其他技术的地点（包括建筑物内部或电线塔上）执行接地回路电阻测试。 采用无辅助极测试法，不再需要接地棒。 Fluke1630接地环路电阻测试钳表卡在接地棒或连接电缆周围。 测试仪的一半用于感应已知电压，另一半用于测量电流。 测试仪可以自动确定此接地连接的接地回路电阻

Fluke 1630 接地电阻钳型测试仪

操作误差	参考操作温度范围，两年担保
存放温度范围	-20°C 至 60°C（-4°F 至 140°F）
参考温度范围	23°C ± 5°C (73°F ± 9°F)
存储湿度	<75 % Rh
操作湿度	<85% Rh
显示	999 数字 LC 显示屏，带有特殊符号
保护	IP30，符合 IEC 529/EN 60529
安全	300 V，CAT III 2 级污染 IEC 61010-1 和 IEC 61010-2-032
重量	750 克（1.165 磅）
导线尺寸	约 35 毫米（1.38 英寸）
尺寸（长 x 宽 x 高）	276 毫米 x 100 毫米 x 47 毫米（10.8 英寸 x 3.9 英寸 x 1.9 英寸）
幅射	IEC 1000 4-2，IEC 61326-I（B 类）
电磁防干扰	IEC 61000-4-2，8 kV（空气）标准 A   IEC 61000-4-3，3 V/m 性能标准 A
量程选择	自动
过载指示器	屏上显示“OL”字样
测量时间	0.5 秒
测量频率	3.333 kHz
电池类型	9 V 碱性电池（IEC 6 LR 61 型）
电池寿命	≥ 8 小时（连续工作）
功耗	40 mA
电池低电量指示	显示符号

接地回路电阻（自动调整量程）
量程	准确度 （± 电阻读数的 %）
0.025 - 0.250 Ω	± 1.5 % 读数 ± 0.02 Ω
0.250 - 9.999 Ω	± 1.5 % 读数 ± 05 Ω
10.00 - 99.99 Ω	± 2.0 % 读数 ± 0.3 Ω
100.0 - 199.9 Ω	± 3.0 % 读数 ± 1.0 Ω
200.0 - 400.0 Ω	± 5.0 % 读数 ± 5 Ω
400.0 - 600.0 Ω	± 10 % 读数 ± 10 Ω
600.0 - 1500 Ω	± 20 %
注：	回路电阻（无感应），外部磁场 < 50A/m，外部电场 < 1 V/m，导线居中。

Fluke 1630 接地电阻钳型测试仪

型号名称	描述

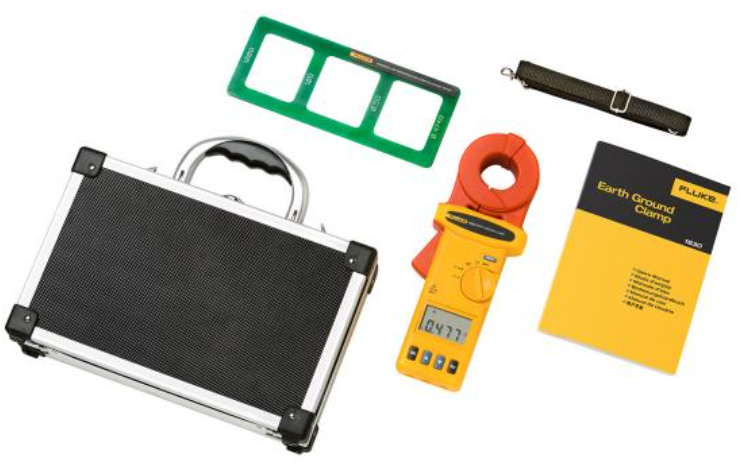

Fluke 1630	接地电阻钳型测试仪包含： 结实耐用且有肩带的便携包 电阻测试回路 9V 电池 用户手册，包含英语、法语、西班牙语、德语、意大利语、葡萄牙语和简体中文版本
