WYL-150Z智能自动金相切割机

发布时间：2019-10-25 17:28:53 作者：深圳市君达时代仪器有限公司阅读: 6968 次

WYL-150Z智能自动金相切割机 WYL-150Z智能自动金相切割机主要针对异形件、不规格件而研发的立地一体式三轴（X/Y/Z）全自动智能金相切割，具备金相试样切割、开槽、取薄平片、切段等

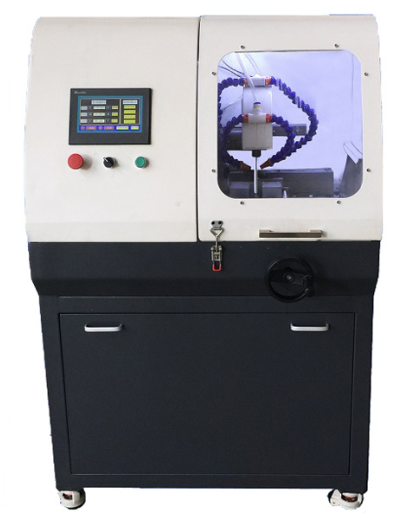

WYL-150Z智能自动金相切割机
WYL-150Z智能自动金相切割机主要针对异形件、不规格件而研发的立地一体式三轴（X/Y/Z）全自动智能金相切割，具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。独特的多种组合切割模式设计，可实现垂直切割、分层切割、往复切割等多重切割方式。

WYL-150Z智能自动金相切割机技术规格参数：

型号	WYL-150Z
主轴转速	100-3000r/min（无极调速）
平台X向行程	50mm
平台X向速度	0-100mm（无极调速）
Z向切割行程	150mm
Z向切割速度	0-200mm
平台Y向行程	自动300mm
平台向Y速度	0-300mm（无极调速）
控制系统	8寸彩色触摸屏、PLC控制系统（日本三菱）
最大切割尺寸	直径120mm、400200110mm
切割方式	垂直切割、分层切割、水平切割
送给方式	进退比任意设定
有效进刀距离	150+250mm
完成量追踪	液晶数显（时时显示）
切割台尺寸	500*400mm
切割片规格	（250-350）（2-5）32mm
加持台规格	分体式双层可移动平台
切割速度	1-200mm/分钟
在线调速	任意调整
进刀距离	任意设定（150+250mm）
复位方式	自动复位
冷却系统	自动（水冷双通道+多头喷淋）
水箱容量	150L
电机功率	4KW（ABB电机）
机台形式	立地一体式
电源	380V
重量	500KG
标准配置：
主机	一台
冷却系统	一套
Y向移动平台	一套（主机上）
X/Y双向定位平台	一套（主机上）
推进夹具	两付
随机工具	一套
精切片	两块
技术文件	说明书一份、合格证一份、保修卡一份
选配：	圆盘夹具、齿条夹具、万能夹具、纵剖夹具
其他：	特殊工件可定做
