台湾泰仕 PROVA-200A 太阳能电池分析仪

台湾泰仕 PROVA-200A 太阳能电池分析仪
单晶片I-V特性曲线测试
可找出太阳能模组zui大功率的工作点 (Vmaxp, Imaxp)
量测zui大功率时 (Pmax) 的zui大电压 (Vmaxp) zui大电流 (Imaxp)
量测开路电压 (Vopen) 与短路电流 (Ishort)
移动指标可显示I-V特性曲线每一点的特性值
可选购携带式印表机将图形与特性值直接复制下来
在标准光源下可直接显示太阳能电池的转换效率η(％) 与FF值
可以自动扫瞄或单点测试

台湾泰仕 PROVA-200A 太阳能电池分析仪电器规格(PROVA 200A):  (23℃±5℃, 四线式量测, 最大功率限制为180W)
DC (直流) 电压量测:

范围	分辨率	准确度
0 ~ 6 V	0.001 V	±1% ± (1% of Vopen ± 9mV)
6 ~ 10 V	0.001 V	±1% ± (1% of Vopen ± 0.09V)
10 ~ 60 V	0.01 V

 Vopen: 太阳能模块或单芯片的开路电压

DC (直流) 电流量测:

范围	分辨率	准确度
0.01 ~ 0.6 A	0.1 mA	±1% ± (1% of Ishort ± 0.9mA)
0.6 ~ 1 A	0.1 mA	±1% ± (1% of Ishort ± 9mA)
1 ~ 6 A	1 mA

 Ishort: 太阳能模块或单芯片的短路电流
测量Ishort时内部阻抗: 0.05 Ohm
 DC (直流) 负载电流* :

范围	分辨率	准确度
0.01 ~ 1 A	0.1 mA	±1% ± 0.9mA
1 ~ 6 A	1 mA	±1% ± 9mA

*若电流大于6A, 则无法进行测试 (Auto-Scan或Scan或Test)
*若瓦特数低于100 W，则模拟的时间最多为9.999 sec
*若瓦特数超过100 W，则模拟的时间会自动被设定成10m sec
PROVA 200A: 60V, 6A (180W)。

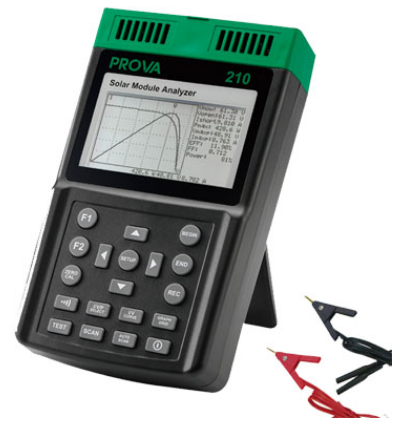

PROVA 210: 60V, 12A (500W)。
PROVA 218: 85V, 8.5A (500W)。
