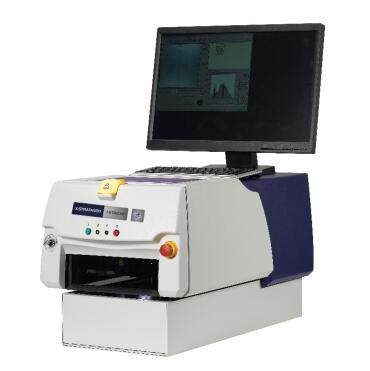

X-Strata920 X射线荧光测厚仪

发布时间:2021-12-04 10:39:22 作者:深圳市君达时代仪器有限公司 阅读: 15159 次
X-Strata920 X射线荧光测厚仪 主机内部包含如下主要配置: -X射线管和高压发生器 -封气正比探测器和前置放大器 -CCD观瞄系统和Z轴程控激光对焦系统 -0.3mm直径圆形准直器,最小可测量点
X-Strata920 X射线荧光测厚仪
主机内部包含如下主要配置:
-X射线管和高压发生器
-封气正比探测器和前置放大器
-CCD观瞄系统和Z轴程控激光对焦系统
-0.3mm直径圆形准直器,最小可测量点为直径约0.5mm的圆面
-加深样品仓/台,内部尺寸W236*D430*H160mm,最大适宜测量的样品尺寸为W118*D215*H150mm
-SmartLink仪器控制操作软件

X-Strata920 X射线荧光测厚仪随主机的标准配件:
-电脑一台,包括Dell主机,键盘,鼠标和Windows操作系统
-仪器开机钥匙一个;
-操作说明书(电子版);
-波谱校准片一块;
-出厂证书一套;

(仪器主要参数规格请参考报价附件)
备注:显示器用户自行购置

标准片一套(共11片),
包含金,银,铜,锡,镍“纯元素”各一片;
包含银薄膜标准片1片,镍薄膜片2片;金薄膜标准片1片,锡薄膜片1片,铜薄膜标准片1片
X-Strata920 X射线荧光测厚仪
序号 项目 内容
1 测量方向
(射线照射方向)
从上往下,即使样品表面有一定的幅度或不平整等情况也可轻易对焦
2 外形尺寸 宽x深x高[mm]: 约407 x 770 x 400 mm(不含电脑等)
3 井深式样品台 “井深式”样品仓设计,可以测量很小到很大的广泛尺寸的样品/零件 ,可放置样品最大高度为150mm 。样品台支架可放置在“深井”中的4个位置的卡槽上,使得不同样品都可以方便地测量。 样品台支架放置在标准位置(最上层)时,就是“开槽式样品仓”,可以测量大型平板样品,如尺寸大于仪器宽度的印制线路板或小型的连接器,接插件样品。所有样品可以很方便地放置并定位到待测点。 Z轴自动控制(Z向行程:43mm)
样品仓内部尺寸:236 x 430 x 160mm  (宽x深x高)
4 X射线源 超薄Be窗微聚焦W阳极靶射线管
产生高通量X射线,经过准直器,得到细束X射线。 这个“聚焦X射线束”可对小样品或者样品上小测试点进行高精度的分析。
5 高压发生器 50 kV, 1.0 mA (50 W) 高压发生器,高压多档可调
6 二次滤光片 钴二次滤光片,用于准确校正铜镍之间的相互干扰,合适镍层的精确测量。
7 准直器 0.3 mm Ø圆形准直器,最小测量点是直径约0.5mm的圆形,适合大多数类型的样品。
8 X射线接收器
(探测器)
高分辨率、大面积、封氙气的正比例计数器(PC)
结合二次滤波器来最大化灵敏度,以获得最佳元素检测
9 数字脉冲处理器 4096 通道(CH)数字多道处理器
含死时间校正和脉冲累积消除功能的自动信号处理
10 视屏系统 彩色CCD,30倍光学放大, 200%、300%和400%数字放大。样品分析区域在用户界面显示,清晰、易用。
11 Z轴自动对焦系统 镭射用于Z轴自动精确定位X射线光管/检测器与被测样品到最佳测试距离。 “一键操作”将Z轴测试头移动到最佳位置,同时将样品图像定焦(显示在屏幕上)。
自动而简单的操作提高仪器测试的再现性,并将人为测量误差降到最低。
注:最佳测试距离为12.7mm,由X射线测试头自动调节高度(Z轴)。
12 电源 85~130 或 215~265 伏特,频率范围47Hz到63Hz
13 能耗 小于1000W
14 工作温度 10°C至40°C
15 空气相对湿度 相对湿度≤ 98 %, 无冷凝水
16 计算机 CPU:Intel Core 2 Duo E7500 2.93GHz
硬盘: 500Gb,内存:2Gb,DVDRW
注:由于计算机系统更新快速,实际配置等同或优于上述规格。
17 操作系统 MicrosoftTM Windows
报价附件之仪器主要规格参数 二(对应报价单号:)
序号 项目 内容
18 可测量的镀层
元素范围
元素周期表中22号钛元素到92号铀元素
19 可测量的镀层层数 最多可同时测量4层(不含基材)
20 可测镀层厚度范围 通常约0.03微米到30微米,根据不同镀层元素和镀层结构不同而不同。
21 典型准确性 第一层(最表面层):±0.025微米或±5%以较大者计,或更好;
第二次(次表面层):±0.050微米或±10%以较大者计,或更好;
第三层           :         ±0.075微米或±15%以较大者计,或更好;
(按操作规程,采用0.3mm准直器,对随仪器配置的标准片进行连续10次测量,测量平均值与标准片标称值之间的差异作为准确性数据)
*持续改进是我们的宗旨,对上述参数,我们保留在不通知的情况下做调整的权力。
