日本三丰 Mitutoyo SJ-310表面粗糙度测量仪

发布时间:2017-10-17 08:33:23 作者:深圳市君达时代仪器有限公司 阅读: 6649 次
本文TAG标签:日本三丰MitutoyoSJ-310
日本三丰Mitutoyo SJ-310表面粗糙度测量仪 Surftest SJ-310 178 系列 便携式表面粗糙度测量仪 操作简单且能满足多种需求的高级手持式测量仪 配备大型触摸屏彩色图形液晶显示器,实现直观操
日本三丰 Mitutoyo SJ-310 表面粗糙度测量仪Surftest SJ-310  178 系列 — 便携式表面粗糙度测量仪

• 操作简单且能满足多种需求的高级手持式测量仪
• 配备大型触摸屏彩色图形液晶显示器,实现直观操作和卓越操作性。
• 继承原有型号的可操作性特点,搭载全新测量辅助和分析功能,提升操作性。
• 该检出器可根据测量面定位任何方向进行测量:水平、倾斜、顶部或垂直表面。(多种配件可选)。(SJ-310/210)
• 可选存储卡能保存大量测量数据。此外,便捷功能跟踪10能保存10组最新测量数据。
• 统计处理和GO/NG判断功能有助于对数据进行管理。
• 高速热敏打印机 (其打印速度约为传统型号的1.5倍)作为标准件提供。可打印测量结果 (包括判断结果) 和评定轮廓及BAC和ADC轮廓。支持横向模式打印与液晶显示器上的显示效果相配。

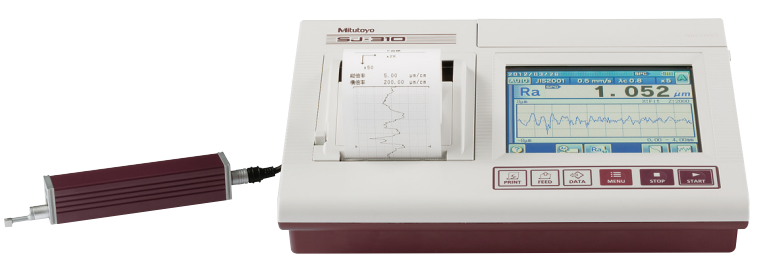

日本三丰 Mitutoyo SJ-310表面粗糙度测量仪
日本三丰 Mitutoyo SJ-310 表面粗糙度测量仪技术参数
驱动器 标准驱动器型 退避驱动器型 横向驱动器型
型号 SJ-310
(0.75mN 型)
SJ-310
(4mN 型)
SJ-310
(0.75mN 型)
SJ-310
(4mN 型)
SJ-310
(0.75mN 型)
SJ-310
(4mN 型)
货号 mm 178-570-01 178-570-02 178-572-01 178-572-02 178-574-01 178-574-02
测量范围X轴 16.0mm 5.6mm
检出器范围 360 μm(-200 μm - +160 μm)
检出器范围/分辨率 360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm
测量速度 测量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s
测力/触针尖端形状 取决于货号: 0.75mN/60º, 2μmR (代码号末尾"-01")
4mN/90º, 5μmR (代码号末尾"-02")
导头压力 400mN 以下
适用标准 JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
评价轮廓 原始轮廓, 粗糙度曲线, DF 曲线, 粗糙度 motif 曲线
评价参数 Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3,
Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), R..c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, ..a, ..q, Lo, Rpm,
tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte, 支持用户定义
分析图表 支持曲线/振幅分布曲线
滤波 高斯, 2CR75, PC75
截至波长 (`c)0.08, 0.25, 0.8, 2.5 mm,(`s*5)2.5, 8 μm
取样长度 0.08, 0.25, 0.8, 2.5 mm
取样数 ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意长度 (0.3 to16.0mm: 0.01mm 间隔)
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意长度 (0.3 to 5.6mm: 0.01mm 间隔)
LCD 尺寸规格117.8×88.2 mm
显示语言 16国语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 荷兰语, 波兰语, 匈牙利
语, 瑞典, 捷克语, 繁体中文, 简体中文,韩国, 土耳其)
计算结果显示 1段: 只显示演算结果
4段: 纵向4 段显示4 个演算结果
波形显示: 纵向显示一个参数的演算结果和评价曲线.
跟踪显示: 显示过去10 次的同一参数的演算结果
打印功能*1 测量条件 / 计算结果 / 判断结果 / 每个取样长度的计算结果 / 公差值 / 评价曲线 /
图形曲线 / 负荷曲线 / 振幅分布曲线 / 环境设置项目
外部I/O功能 USB I/F, Digimatic输出, 打印机输出, RS-232C I/F, 脚踏开关 I/F
用户自定义 期望获得的参数可以挑选出来,用于计算和显示
GO/NG判读*2 最大值规则,16%规则,平均值规则,标准偏差 (10, 20, 30)
存储测量条件 关闭电源时保存条件
存储 内置存储器: 测量条件 (最多10件)
存储卡 (选件): 测量条件 500件, 测量曲线10000 件, 画面数据 500件, 文本数据10000件,
统计数据 500件, 机器设定状态的备份1 件, 跟踪10 数据保存10 件
校准 输入数值自动校准 / 多次测量 (最大 12次) 取平均值校准方式
省电功能 自动休眠功能 (可设置在 10-600秒) *3
电源 内置电池 (Ni-MH 可充电电池) / AC 适配器
充电时间 : 大约 4 小时 (根据环境温度可能有变动)
电池寿命 : 大约 1500 次测量 (根据使用条件/环境会有微小差异)
外形尺寸 演算显示部275×109×198mm
驱动部115×23×26.7 mm (包含检出器) (W×D×H)
重量 大约1.8 kg (显示部, 驱动部, 标准检出器)
标准附件 12AAM475 连接电缆 *8
178-601 粗糙度标准片 (Ra3μm)
357651 AC 适配器
12AAA217 平面测量触针导头
12AAA218 圆柱型表面测量触针导头
12AAA216 支撑底座
12BAK700 校准台
12BAG834 触控笔
12BAL402 保护膜
270732 打印纸 (5 包装)
12BAL400 携带皮套
螺丝刀, 触控笔用挂件, 操作手册, 速查手册, 保证书
12AAM475 连接电缆 *8
178-605 粗糙度标准片(Ra1μm)
357651 AC 适配器
12AAE643 点接触适配器
12AAE644 V-型适配器
12BAK700 校准台
12BAG834 触控笔
12BAL402 保护膜
270732 打印纸 (5 包装)
12BAL400 携带皮套
螺丝刀, 触控笔用挂件, 操作手
册, 速查手册, 保证书
日本三丰 Mitutoyo SJ-310 便携式表面粗糙度测量仪耗材的可选配件
• 打印纸: 标准用纸 (5 包装): No.270732
• 打印纸: 耐久型 (5 包装): No.12AAA876
• 触摸屏保护膜 (10 包装): No.12AAN040
• 存储卡 (2GB): No.12AAL069
日本三丰 Mitutoyo SJ-310 便携式表面粗糙度测量仪备注
*1: 只有选择 VDA 规格、ANSI 规格以及 JIS 1982 规格时才能演算。 *2: 只有选择 ISO 1997 规格时才能演算。
*3: 只有选择 JIS 2001 规格时才能演算。 *4: 只针对 ANSI 规格才能演算。 *5: 选择 JIS 1982 规格时无效。
*6: ANSI 规格只能对于平均值规则。VDA 规格下不可选择16%规则。
*7: 使用AC 适配器时无效。也可以自动睡眠设定OFF。
*8: 用于演算表示部和驱动部的连接。
为了表示所适用的交流电压,特添加以下后缀 (例如 178-570-01A).
A 用于 120V, C 用于 100V, D 用于 230V, E 用于 230V (用于 UK), DC 用于 220V (用于中国), K 用于 220V (用于韩国)
