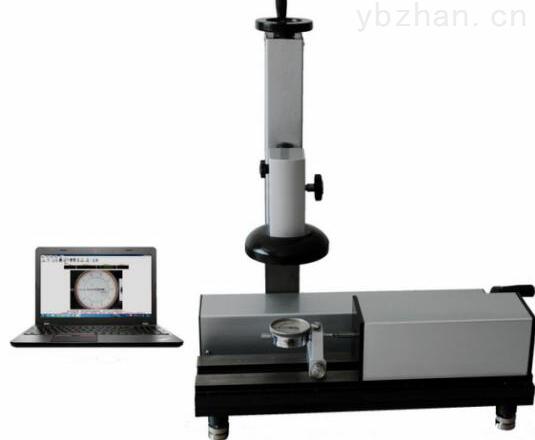

FT-50G型高精度指示表全自动检定仪
FT-50G型高精度指示表全自动检定仪
FT-50G型高精度全自动指示表全自动检定仪是检定百分表、千分表的专用仪器。
基本功能：仪器按照《JJG 34-2008 指示表（指针式、数显式）》、《GB/T 18761-2007 电子数显指示表》、《JJG 35-2006
杠杆表》、《JJF 1102-2003 内径表校准规范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 机械式比较仪》和《JJG
118-2010扭簧式比较仪》等国家标准、计量检定规程和校准规范，检定、校准百分表、千分表、内径百分表、内径千分表、杠杆百分表、杠杆千分表、大量程百分表及各种数显表。符合国家检定规程：JJG201-2018《指示类量具检定仪》的要求。
扩展功能：检定英制表、扭簧比较仪、机械式比较仪。
FT-50G型高精度指示表全自动检定仪主要技术参数
工作摸式：光栅全自动；
测量范围：0-52mm
显示分辨力： 0.01μm/ 0.1μm可转换 ；
重复性：0.1μm；
读表精度：千分表1/32分格，百分表1/64分格；
示值误差：任意1mm内≤0.6μm、任意2mm内≤0.7μm、任意10mm内≤0.8μ、任意30mm内≤0.9μm、全程最大误差≤1.0μm；
回程误差：≤0.4μm；
检定速度：0.35秒/点（可调）；
接口方式：直接USB2.0全速接口；
电源电压：交流220V±10%、50Hz；
外形尺寸：480mm×220mm×450mm
FT-50G型高精度指示表全自动检定仪是集光、机、电、仪、软件于一体的高科技测控系统。主要由进口精密计量光栅尺、电机驱动控制机构、机械传动机构、高速工业照相机、电脑及专用测控软件组成。精密计量光栅尺为标准器，给系统提供高精度位移值。机械传动机构驱动仪器测头进、退移动。主机微电脑测控系统接收光栅信号，并将其放大、细分，转化成数字量；控制机械传动机构运动；跟电脑通讯，接受指令、上传数据。高速工业照相机由电脑控制，拍摄指示表图像，并将图像信息上传电脑。电脑在专用软件控制下是系统的控制中心。
FT-50G型高精度指示表全自动检定仪
|
序号 |
名称 |
数量 |
备注 |
|
1 |
FT-50G型光栅式指示表检定仪主机（兼有全自动、数控检定功能） |
1台 |
标配 |
|
2 |
φ8百分表千分表快速夹具 |
1套 |
标配 |
|
3 |
表径为￠4－￠28mm的内径表夹具 |
1套 |
标配 |
|
4 |
￠4、￠6、￠8mm的杠杆表夹具 |
1套 |
标配 |
|
5 |
CCD高速智能自动变焦照相机 |
1个 |
标配 |
|
6 |
照相机支架及三维调节装置 |
1套 |
标配 |
|
7 |
LED漫反射无影可调专用光源 |
1套 |
标配 |
|
8 |
联想品牌电脑 |
1套 |
标配 |
|
9 |
激光打印机 |
1台 |
标配 |
|
10 |
专用小键盘 |
1只 |
标配 |
|
11 |
相机用USB2.0高速数据线 |
1根 |
标配 |
|
12 |
检定仪用USB2.0高速数据线 |
1根 |
标配 |
|
13 |
电源线 |
1根 |
标配 |
|
14 |
2A保险丝管 |
2粒 |
标配 |
|
15 |
FT-50型全自动检定仪专用软件包光盘（兼有全自动、数控检定功能） |
1张 |
标配 |
|
16 |
说明书 |
1份 |
标配 |
|
17 |
合格证 |
1张 |
标配 |
|
18 |
耐震包装箱 |
1个 |
标配 |
|
19 |
涨簧式、钢球式内径表检定夹具 |
1套 |
选配 |
|
20 |
表杆径向受力附加装置（带筋工作台和半圆块） |
1套 |
选配 |
|
21 |
扭簧表常规夹具 |
1套 |
选配 |
