TIME H1110全自动洛氏硬度计

TIME H1110全自动洛氏硬度计
2.1主机

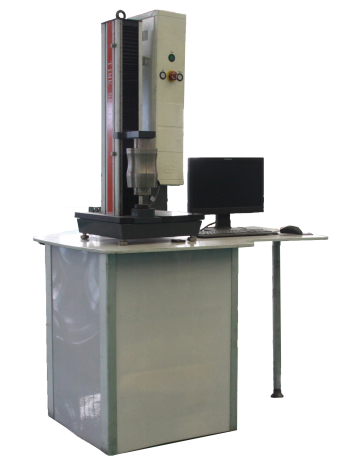

TIME H1110全自动洛氏硬度计由试验机主机机架、控制柜、硬度测量单元、计算机四大部分组成。硬度测量单元安装在电子万能试验机的主机机架上，伺服电机驱动丝杠使中横梁无极升降，从而实现试验空间的自动调整及硬度测量单元的自动加卸载。 适用于所有洛氏硬度标尺测量，测试程序的特点在于能把试验力和压痕深度自动实时记录下来。

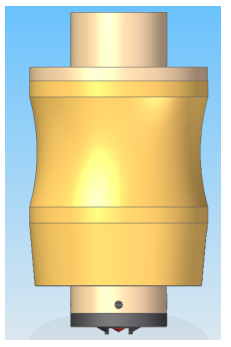

2.1.1硬度测量单元包括一个数字式位移测量系统，分辨力可达0.1 μm；一个力传感器，力传感器和压头同轴线，载荷直接作用在压头主轴线上，不会产生偏差、摩擦、过载。压头可根据不同的硬度标尺任意更换。
采用光栅线性测量技术来获得当前所能达到的高精度和分辨率。浮动的接触座可以最大限度地消除硬度计自身变形对测量结果的影响，测量的结果准确度高、重复性好。

2. 12无升降丝杠，使测试最简化，结果精确，固定的工件位置，确保稳定的测试条件，
不会产生主轴效应，同时适用于较长较高和较重的试样。
2.2技术特点
2.2.1整个试验过程采用微机闭环控制，自动实现试验力的加卸载和保持功能。
2.2.2电脑键盘操作，简单方便，自动测量、计算、保存硬度值。
2.2.3可以分阶段设置试验速度（如压头接近试样速度，加载速度，卸载速度，返回起始位置的速度等）
2.2.4可以方便、快捷地更换压头，变换硬度测试方法
2.2.5软件窗口的显示内容可以任意调节，如单个值，统计数据，测试曲线等
2.2.7用户可自定义试验参数，并且可以和测试程序、测试结果等一同保存，随时调用。
2.3软件系统
软件系统基于我公司自主研发的控制器开发平台，是全自动洛氏硬度计专用测控软件，采用洛氏（ROCKWELL）测量原理，可直接进行洛氏硬度测量、表面洛氏硬度测量、塑料洛氏硬度测量，并可以将洛氏硬度值转换为HB、HV、HLD、HK、σb值；软件系统实现试验需要的各类数据显示、曲线绘制、数据处理及存储打印等功能；分级管理，系统参数对管理人员全部开放，保证了系统的使用灵活可靠；初试验力、主试验力自动加卸载，全部试验过程一键操作自动完成；软件系统可用于Windows XP、Win7/8/10等Windows操作系统。
软件设计主要根据GB/T 230.1-2009《金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》、JJG 112-2013《金属洛氏硬度计（A,B,C,D,E,F,G,H,K,N,T标尺）检定规程》、ISO 6508-1：2005、 ASTM E18-14、ASTM E140标准规定进行数据处理和试验步骤设计。
2.3.1主界面集多功能于一体
软件主界面集试验操作的常用功能于一体，如：集“试样选择、曲线绘制、数据显示、数据处理、数据分析、试验操作”等功能于一体，使试验操作简易、快捷。

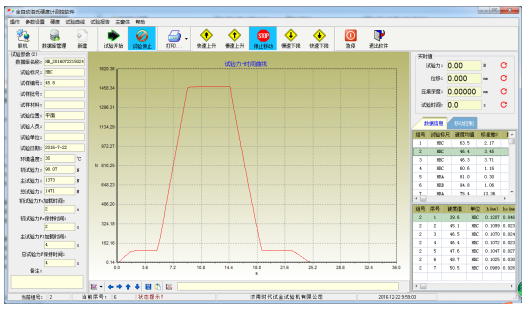

主窗口
2.3.2软件分权限管理
不同级别的身份登录，有不同的操作权限，即保证了系统的使用灵活性，又有效地保护了系统。
2.3.3试样信息输入
软件针对用户操作的快速性与方便性进行设计，并采取特别设计方法满足用户的试验需求。

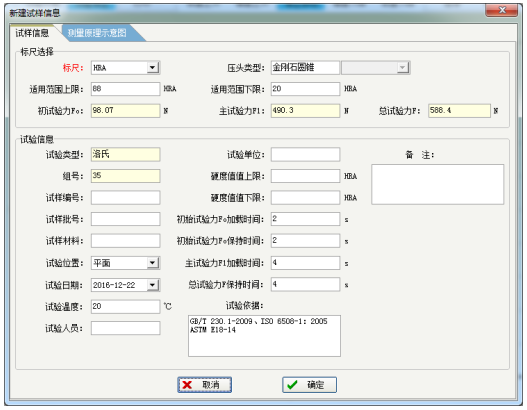

试样信息录入窗口
2.3.4多种试验曲线供选择
软件提供的试验曲线种类丰富，且可随时在各曲线类型之间进行切换观察。曲线类型有：试验力-时间曲线、试验力-压痕深度曲线、压痕深度-时间曲线等。
2.3.5试验过程一键操作
按下试验开始按钮，测控系统自动完成整个试验过程，试验结束后自动返回试验初始位置，自动分析试验结果。
2.3.6测量范围宽
可测15种洛氏硬度（HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV）和15种表面洛氏硬度（HR15N、HR30N、HR 45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y），共计30种标尺的硬度。
2.3.7辅助功能强大
除一般硬度测试外，具有以下辅助功能：上、下限设置，超差判定；数据统计，求平均值、标准差、最大、最小值；标尺转换，可将测试结果转换为HB、HV、HLD、HK值以及强度σb等；曲面修正，对柱面、球面测量结果自动修正。
2.3.8安全保护装置
当试验力超过最大试验力的2%-5%的设定值时过载保护，当试验力超过设定力值时过载保护，试验过程安全保护功能。
2.3.9软件主窗口具有记忆功能
软件主窗口位置、大小可自由调整，软件运行时可显示上次退出时的窗体位置和大小。
2.3.10机架变形测试专用模块
软件具有机架变形测试专用模块窗口，便于了解硬度计的机架变形。
2.3.11试验结果显示表格可调整、可设置
试验结果表格显示宽度可调整、可设置，结果显示项可选择，方便了用户。
2.3.12曲线遍历功能
软件具有曲线坐标定位显示、曲线遍历功能，便于查看曲线上点的坐标值。
2.3.13试验数据自动存储
试验结束后，试验原始数据自动存储。
2.3.14试验报表可编辑
软件提供两种试验报表供用户选择：Excel和FastReport模板化报表，用户可以自由编辑、打印。

TIME H1110全自动洛氏硬度计技术参数

技术参数	TIME H1110
硬度标尺	洛氏:A、B、C、D、E、F、G、H、K、L、M、P、R、S、V
	表洛:15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y
加力系统	全自动闭环控制力传感器加载技术，伺服机构+精密驱动+高精度力值传感器，分辨率0.1HR
试验力	初试验力	29.42N/3kgf 、 98.07N/10kgf
	总试验力	147.1N/15 kgf、294.2N/30 kgf、441.3N/45 kgf、588.4N/60 kgf、980.7N/100 kgf、1471N/150 kgf
转换标尺	可转换HB、HV、 Rm
显示	微机显示，试验信息显示、试验曲线显示、实时数据显示、试验结果显示
补偿功能	球形及柱状面
控制方式	微机控制，全自动循环试验
压头升降	按键及微机双向操作
数据输入及输出	微机键盘输入，外接打印机或USB等方式输出
保持时间	0~99S，可任意设定
精度	符合ISO 6508、 ASTM E18、GB/T230.2
试件允许尺寸	压头最大行程：450mm 测试宽度(从压头中心线至机壁距离)：100mm
压头最大速度	500mm/mim
试验方法与试验力	自定义，自动匹配
数据处理与存储	无限条数
辅助功能	上、下限设置，超差判定；数据统计，求平均值、标准差、最大、最小值，公差检验
试验速率的调整	初试验力加载时间、主试验力加载时间、初试验力保持时间，主试验力保持时间
电源	220/240V AC 50/60HZ
主机尺寸（W*D*H）	405*485*990 mm
重量	≤250KG

4、TIME H1110全自动洛氏硬度计主要功能
4.1洛氏、洛氏表面、塑料洛氏硬度试验
4.2持续试验
4.3圆筒形/球形表面补偿
4.4数据重置
4.5硬度值转换（HV,HBW）及抗拉强度的转换
4.6急停按钮
4.7OK/NG公差检验
TIME H1110全自动洛氏硬度计配置

序号	名    称	数量
1	主机TIME H1110	1
2	金刚石压头	1
3	1/16"钢球压头	1
4	1/16"备用钢球	5
5	样品台	1
6	V型样品台	1
7	A标尺标准硬度块	1
8	B标尺标准硬度块	1
9	C标尺标准硬度块	3
10	15N标尺标准硬度块	1
11	30N标尺标准硬度块	2
12	30T标尺标准硬度块	1
13	电脑主机及显示器	1
14	仪器罩	1
15	螺丝刀	1
16	电源线	1
17	使用说明书	1
