GTI135微差压数显表
GTI135微差压数显表
两种设计紧凑的微差压数显表采用耐高压的微型硅电阻传感器及先进的数字化技术，实现高度灵敏和可靠的差压测试。安装方便、段码LCD显示、 读数清晰准确，具有模拟输出及开关功能。
广泛用于暖通空调、食品、生物制药、航天工程、智能楼宇。环境监测、精密电子制造等领域，实现风扇、风机的压力、过滤器阻力、炉压、孔板压差、燃烧系统的压差测试，是洁净室、生物安全柜、负压车等装置设备嵌入式压差测试的理想选择。
宽压差范围为±50Pa至±5kPa
开关功能（NPN或PNP集电极开路）
1至5VDC或4-20mA模拟信号输出
精密压力指示、数字滤波选择、按键锁定，峰值和谷值保持显示和手动零点调整
断码LCD显示，红绿两种颜色可调
安装方便，卡扣式安装，无需安装支架

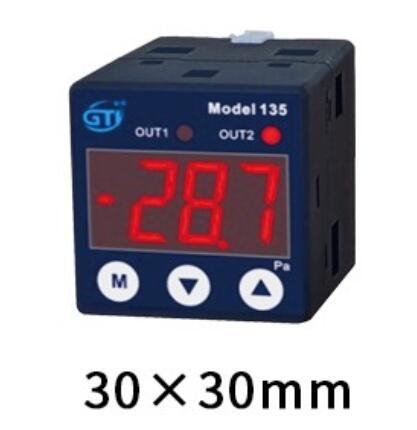

微差压数显表 MODEL GTI 135设计紧凑的30毫米见方的外壳，具有显示，输出和开关功能，适用于有限的空间安装。它具有耐高压的微型硅电阻传感器，可实现高度灵敏和可靠的压力测量。
GTI135 超小型微差压数显表差压量程范围
|
差压量程 |
精度 |
分辨率（Pa） |
过载压力 |
|
|
0-50Pa |
±50Pa |
±（2%F.S.+1digit） |
0.1 |
10kPa |
|
0-100Pa |
±100Pa |
0.1 |
10kPa |
|
|
0-200Pa |
±200Pa |
±（1.5%F.S.+1digit） |
1 |
10kPa |
|
0-500Pa |
±500Pa |
1 |
10kPa |
|
|
0-1kPa |
±1kPa |
±（1%F.S.+1digit） |
1 |
20kPa |
|
0-2kPa |
±2kPa |
1 |
20kPa |
|
|
0-5kPa |
±5kPa |
1 |
20kPa |
|
GTI135 超小型微差压数显表规格参数
|
参数 |
|
|
测试流体 |
空气、氮气等非腐蚀洁净干燥气体 |
|
显示 |
4位段码LCD屏 |
|
压力显示 |
最高可4位显示 |
|
压力单位显示 |
Pa |
|
报警输出显示 |
OUT1、 OUT2双路独立输出 |
|
零点校正 |
手动校正 |
|
模拟输出 |
4-20mA/1-5V(可选择)，也可特殊定制 |
|
开关量输出 |
NPN/PNP（可选择）*2路输出 |
|
温度系数 |
±0.15%F.S./℃（500Pa以下）±0.1%F.S./℃（500Pa以上） |
|
显示更新周期 |
200ms |
|
电源范围 |
12V-24V DC（±10%范围） |
|
消耗电流 |
24V(30mA以下) 12V（50mA以下） |
|
信号输出容限 |
NPN开关输出-耐压30VDC 负载电流100mA |
|
PNP开关输出-耐压30VDC 负载电流100mA |
|
|
响应速度（5mS以内） |
|
|
移动平均设定 |
0.2s、1s、2s、4s |
|
使用温度范围 |
0-60℃ |
|
存储温度范围 |
-10-70℃ |
|
使用湿度范围 |
35-85%RH（无结露） |
|
污染等级 |
IEC60664-2(2级) |
|
接口尺寸 |
φ3.5宝塔接头 |
|
壳体材料 |
PC/ABS |
|
外形尺寸 |
30×30×35mm |
|

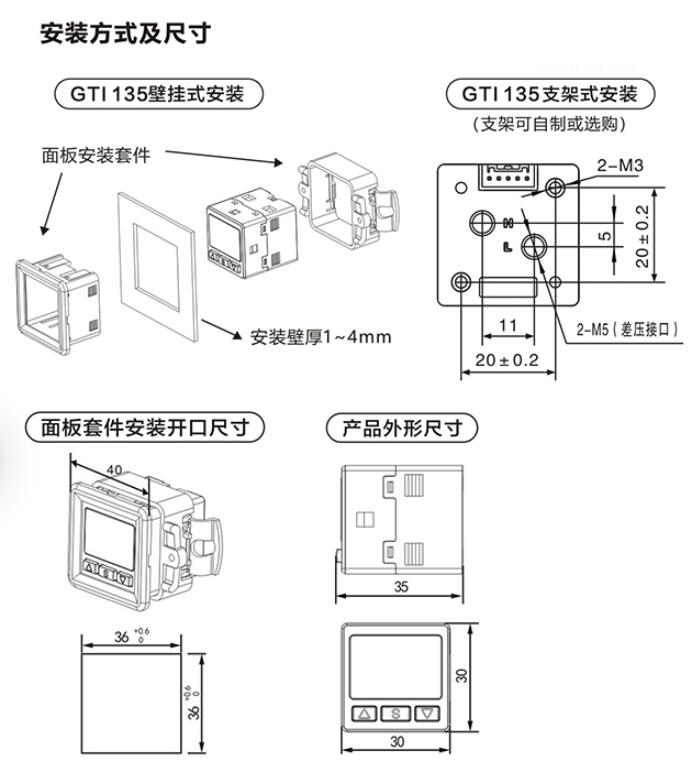

安装方式 |
弹性卡扣 |
|
整机重量 |
30g |
