QBJ杯突试验仪(涂层杯突试验机)

发布时间:2023-07-19 11:50:10 作者:深圳市君达时代仪器有限公司 阅读: 1656 次
QBJ杯突试验仪(涂层杯突试验机)适用于评价色漆清漆及有关产品的涂层(单层或配套体系涂层)在标准规定的实验方法下,进行压陷试验,使之逐渐变形后,其涂层的抗开裂或抗与金属底材分离的性能,评定涂层通过或不通过。也可逐渐增加压陷深度,以测定涂层刚出现开裂或开始脱离底材的小深度。

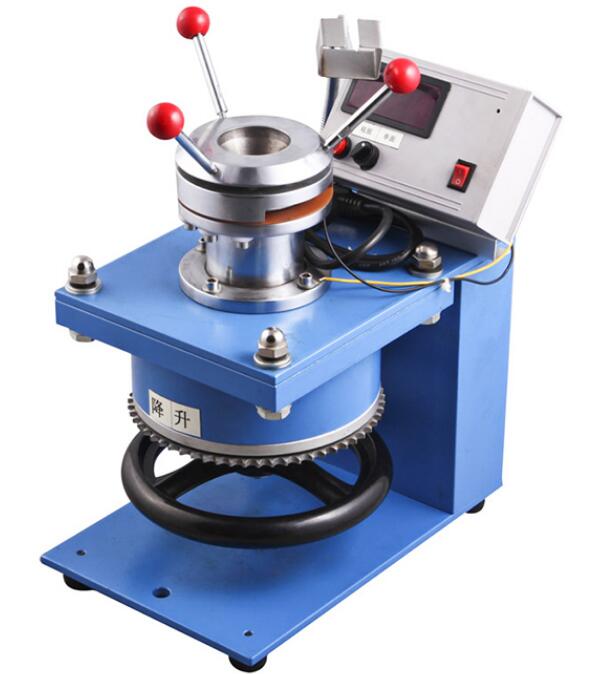

QBJ杯突试验仪涂层杯突试验机
适用范围
依据国际标准ISO1520和标准GB9753—88设计制造的QBJ型涂层杯突试验机适用于评价色漆清漆及有关产品的涂层(单层或配套体系涂层)在标准规定的实验方法下,进行压陷试验,使之逐渐变形后,其涂层的抗开裂或抗与金属底材分离的性能,评定涂层通过或不通过。也可逐渐增加压陷深度,以测定涂层刚出现开裂或开始脱离底材的小深度。

技术指标

压陷直径

20mm

QBJ杯突试验机配置

压陷大深度

10mm

1. 使用说明书/合格证 各一

压陷精度

0.05mm

2. 装箱单 1 张

数显分度值

0.01mm

3. 杯突试验仪 1 台

大压陷力

1000N

4. 校准板 1 块

试片规格

70mm*70mm*0.3mm~1.25mm

5. 电源线 1 根

试验程序及操作方法

1、试片的准备
1)试片成方形,其尺寸为70mm*70mm*0.3mm~1.25mm
2)试片的材质应是磨光钢板,并符合GB9271要求,试片应平整没有变形。
3)试片按标准要求制备涂层,进行干燥,测量其厚度。在温度23±2°C,相对湿度50±5%的环境下,进行状态调节至少16小时后方可投入试验。

2、操作方法
1)单面涂层板的试验:——自动调零
将试验机手轮朝下降方向(顺时针方向)旋到底,松动试验机上部试片压紧装置,将单面涂层试板金属面朝下,涂层面朝上插入试验机上部的夹缝中,并使冲头对准该试片的中心轴线,紧固压紧装置。按下仪表红色清零按钮,显示器显示为零。以0.2±0.1mm/s(即2~3秒圈)的速度向上升方向(逆时针方向)转动手轮。当读数到达0.40mm左右时,冲头碰到试板金属面,显示器自动显示零点,此时仪器红灯亮。再继续转动手轮,显示器读数即为上升高度,也就是压陷深度,进行中不可逆转,否则读数不准。

2)双面涂层板的试验,——手动调零
将试验机手轮朝下降方向(顺时针方向)旋到底,松动试验机上部试片压紧装置,用随机的调零钢板插入试验机上部的夹缝中,紧固压紧装置。按下仪表红色按钮,使显示器显示为零。以上升方向(逆时针方向)转动手轮,当读数接近1.80mm时,放慢速度。当仪器红色灯亮时,也就是显示器为零时,停止转动手轮。松开压紧装置,再手动清零(按下仪表红色按钮),以0.2±0.1mm/s速度向上升方向转动手轮,显示器读数为上升高度也就是压陷深度。

3)以校正过的视力或10倍放大镜,检查试片上的涂层是否开裂或从底材上分离。
4)上述程序应在两块单独的试片上进行,若结果不同,应补充试验,至两块试片结果致。若底材出现裂纹,则该实验结果无效。

3、测定引起破坏的小程度
1)当试片上的涂层第次出现开裂,或涂层从底材上分离时,冲头停止移动(显示器上的数字为推进深度)上述试验需在同种的底材上重复进行,以验证其结果,直至致。
