发布时间:2018-12-19 21:57:01 作者:
深圳市君达时代仪器有限公司 阅读: 5745 次
SI-200A型数显邵氏硬度计 SI-200A型邵氏硬度计:专门为中等硬度橡胶,打印机滚筒等其它弹性体材料的硬度测试而设计; SI-200C型邵氏硬度计:专门为低硬度材料的硬度测试而设计,例如泡沫

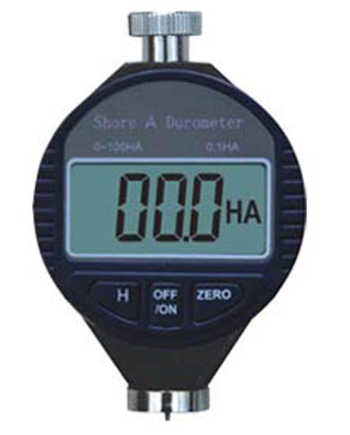

SI-200A型数显邵氏硬度计
SI-200A型
邵氏硬度计:专门为中等硬度橡胶,打印机滚筒等其它弹性体材料的硬度测试而设计;
SI-200C型
邵氏硬度计:专门为低硬度材料的硬度测试而设计,例如泡沫、海面、鞋用微型孔材料等低硬度材料;
SI-200D型
邵氏硬度计:专门为硬度橡胶和塑料的硬度测试而设计,例如热塑料的硬度测试而设计;
符合标准:DIN53505, ASTMD2240, ISO7619, JISK7215。
SI-200A型数显邵氏硬度计
名称 |
数显邵氏硬度计 |
测量范围 |
0-100HA |
0-100HC |
0-100HD |
分辨率 |
0.1HA |
0.1HC |
0.1HD |
压针形状 |
钝锥形(顶端直径0.79mm)顶端角度35° |
球状,球半径2.5mm |
尖端(顶端曲率0.1mm)顶端角度30° |
压针端压力 |
0.55N-8.06N |
0.55N-8.06N |
0-44.5N |
电池 |
1.5V纽扣电池 |
显示参数 |
硬度值,平均值,最大值 |
准确度 |
<1%H |
接口 |
带有RS232C接口 |
重量 |
0.5 kg |
使用环境 |
温度:0-40℃ 湿度:10-90%RH |
外形尺寸 |
162x65x28mm |
刻度盘值 |
0-100度 |
压针行程 |
0 -2.5mm |
SI-200A型数显邵氏硬度计使用方法:
把式样放置在坚固的平面上,拿住硬度计,压针距离试样边缘至少12mm平稳的把压足压在试样上,使压针垂直的压入试样,直至压足和试样完全接触时1S内读数。在测点相距至少6mm的不同位置测试硬度值5次,取其平均值(微孔材料测点相距至少15mm)。为稳定测试条件,提高测试精度,应将硬度计装置在配套生产的同型号测定架上测定。
使用须知:
使用用前应检查硬度计的指针在自由状态下应显示为零,如不显示为零,使用清零键ZERO清零。
将硬度计完全压在玻璃板时,应显示100度。如不指示0和100度时,可以轻微按动压针几次,如仍不显示0和100度时,则不能使用。
如在定荷架上使用时,可以按动手柄,使硬度计在砝码重力作用下,硬度计压足和测试台完全接触,此时数值显示应100±1度,可以使用试验台下两个调节手轮微调,如仍调不到100±1度,同样不可以使用。
D型硬度计手持压在玻璃上检验零位时货装置在定荷测定架上调整零位时,必须在硬度计压足下放置坚硬的专用量块,否则,硬度计压头会压损玻璃板,而且很难准确示值。
测试样块厚度必须大于6mm, 层数不多于3层,测试面积大于或等于压足。
测试次数为三次,测试结果为这三次的平均值。
通常使用A/D型硬度计,使用A型
邵氏硬度计测试时显示值大于90时,请更换D型
邵氏硬度计进行硬度测试。
橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。
硬度计使用35000次后,建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。
硬度计使用完毕后,装入仪器盒或仪器箱内,放置干燥处,防止受潮。
定荷测定架上的升降小轴和工作台底部,请注意经常揩擦干净,涂少量防锈油,以防生锈。
