美国DAKOTA公司 ZX-3 超声波测厚仪

美国DAKOTA公司 ZX-3 超声波测厚仪

美国DAKOTA ULTRASONICS公司推出的新一代超声波测厚仪ZX系列。具有使用简单，功能强大，体积小巧，可靠性高等特点。挤压铝制外壳，坚固耐用。

ZX-3超声波测厚仪
- 150V方波脉冲发生器
- 可调增益( 40~52dB )，以3dB为步长(可选超低、低、中、高、超高五档)
- 可选择手动或自动探头校零
- 低温定制液晶显示器(-30℃)
- IP65防护等级

ZX-5超声波测厚仪。在ZX-3的基础上，增加：
- 声速测量模式，可做为超声波声速仪(球化率仪)
- 差值模式
- 上下限报警模式
- USB Type-C数据接口

ZX-5DL超声波测厚仪。在ZX-5的基础上，增加：

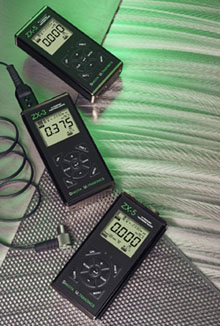

- 32M闪存内部数据存储器 超声波测厚仪ZX-3/ZX-5/ZX-5DL

美国DAKOTA公司 ZX-3 超声波测厚仪技术参数
测量
测量范围：0.63~914.4mm(钢)，取决于材料和探头类型
单位：英制和公制
分辨率：0.01mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
增益：40~52dB，步进3dB

显示
多功能7段4位半数字液晶显示器，数字高度为12.7mm
两个3.2mm14段显示区和一 个7段显示区，用于显示信息和数值
附加的图标表示功能和模式
背光可选择开/关/自动，可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示

特点
探头校零：手动和自动校零
探头直径：可选择探头直径以提高线性
高速扫描模式： 显示扫描期间的*小读数，扫描频率为100Hz
差值模式：显示测量值和输入的标称值的差值( ZX-5和ZX-5DL)
报警模式：上下限声光报警(ZX-5和ZX-5DL)
声速测量模式：用于球化率的测量(ZX-5和ZX-5DL)

探头
频率范围：1~10MHz
双晶探头
LEMO接口，1.2米探头线
可定制用于特殊应用的探头

存储
可存储40组，每组250个数据，共10000个数据(ZX-5DL)

其他
键盘： 防水防油密封按键膜，九个触感反馈按键
电源：标配为两节5号碱性电池 ，可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电(ZX-5和ZX-5DL)
重量：312g(含电池)
尺寸：131.3x63.5x31.5mm
操作温度：-30~75℃
外壳：挤压铝制外壳，底盖为镍板镀铝，环保封装
包装：ABS工程塑料箱

美国DAKOTA公司 ZX-3 超声波测厚仪常用探头

型号	频率	探头晶片直径	探头接触直径	测量范围	说明
PT-102-2000	5.0MHz	6.35mm	9.53mm	1.0～152mm	标准探头
PT-101-2000	5.0MHz	4.76mm	6.35mm	1.0～50mm	小管径探头
PT-104-0000	1.0MHz	12.7mm	15.88mm	3.8～50.8mm(铸铁中)	铸铁探头
PT-102-1000	2.25MHz	6.35mm	9.53mm	1.5～100mm	低频探头
PT-102-3300	7.5MHz	6.35mm	9.53mm	0.63～152mm	超薄探头
PT-104-2000	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚探头
PT-042-2000	5.0MHz	6.35mm	9.53mm	1.0～152mm	标准高温探头，*高340℃
PT-044-2000	5.0MHz	12.7mm	15.88mm	1.27～508mm	厚高温探头，*高340℃
PT-212-2001	5.0MHz	6.35mm	9.53mm	1.0～152mm	超高温探头，*高480℃
PT-214-2001	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚超高温探头，*高480℃
