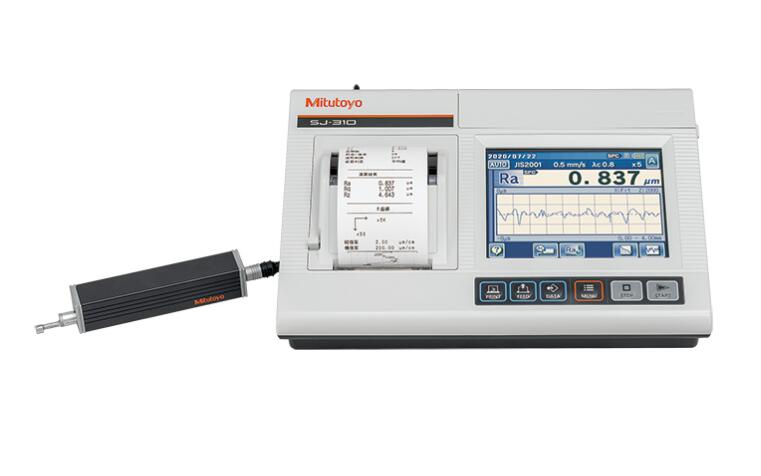

日本三丰 Mitutoyo SJ-310 表面粗糙度测量仪

测量范围 X轴

16.0mm

检出器范围

360 μm(-200 μm - +160 μm)

检出器范围/分辨率

360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm

测量速度

测量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s

测力/触针尖端形状

取决于货号: 0.75mN/60º, 2μmR (代码号末尾"-01")
4mN/90º, 5μmR (代码号末尾"-02")

导头压力

400mN 以下

适用标准

JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

评价轮廓

原始轮廓, 粗糙度曲线, DF 曲线, 粗糙度 motif 曲线

评价参数

Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3,
Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), R..c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, ..a, ..q, Lo, Rpm,
tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte, 支持用户定义

分析图表

支持曲线／振幅分布曲线

滤波

高斯, 2CR75, PC75

截至波长

(`c)0.08, 0.25, 0.8, 2.5 mm,(`s*5)2.5, 8 μm

取样长度

0.08, 0.25, 0.8, 2.5 mm

取样数

×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意长度 (0.3 to16.0mm: 0.01mm 间隔)

LCD

尺寸规格117.8×88.2 mm

显示语言

16国语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 荷兰语, 波兰语, 匈牙利
语, 瑞典, 捷克语, 繁体中文, 简体中文,韩国, 土耳其)

计算结果显示

1段: 只显示演算结果
4段: 纵向4 段显示4 个演算结果
波形显示: 纵向显示一个参数的演算结果和评价曲线.
跟踪显示: 显示过去10 次的同一参数的演算结果

打印功能*1

测量条件 / 计算结果 / 判断结果 / 每个取样长度的计算结果 / 公差值 / 评价曲线 /
图形曲线 / 负荷曲线 / 振幅分布曲线 / 环境设置项目

外部I/O功能

USB I/F, Digimatic输出, 打印机输出, RS-232C I/F, 脚踏开关 I/F

用户自定义

期望获得的参数可以挑选出来，用于计算和显示

GO/NG判读*2

最大值规则，16%规则，平均值规则，标准偏差 (10, 20, 30)

存储测量条件

关闭电源时保存条件

存储

内置存储器: 测量条件 (最多10件)
存储卡 (选件): 测量条件 500件, 测量曲线10000 件, 画面数据 500件, 文本数据10000件,
统计数据 500件, 机器设定状态的备份1 件, 跟踪10 数据保存10 件

校准

输入数值自动校准 / 多次测量 (最大 12次) 取平均值校准方式

省电功能

自动休眠功能 (可设置在 10-600秒) *3

电源

内置电池 (Ni-MH 可充电电池) / AC 适配器
充电时间 : 大约 4 小时 (根据环境温度可能有变动)
电池寿命 : 大约 1500 次测量 (根据使用条件/环境会有微小差异)

外形尺寸

演算显示部275×109×198mm
驱动部115×23×26.7 mm (包含检出器) (W×D×H)

重量

大约1.8 kg (显示部, 驱动部, 标准检出器)

标准附件

12AAM475 连接电缆 *8
178-601 粗糙度标准片 (Ra3μm)
357651 AC 适配器
12AAA217 平面测量触针导头
12AAA218 圆柱型表面测量触针导头
12AAA216 支撑底座
12BAK700 校准台
12BAG834 触控笔
12BAL402 保护膜
270732 打印纸 (5 包装)
12BAL400 携带皮套
螺丝刀, 触控笔用挂件, 操作手册, 速查手册, 保证书
