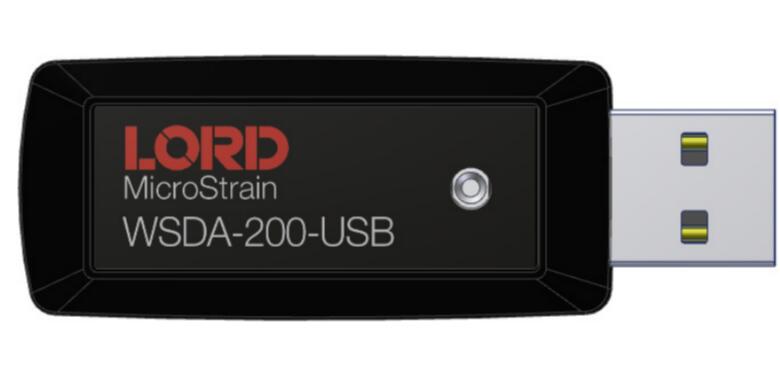

WSDA-200-USB无线网关 无线USB网关
WSDA-200-USB无线网关 无线USB网关
LORD Sensing
的无线传感器网络实现了可扩展传感器网络的同步、高速传感和数据聚合。我们的无线传感系统是测试和测量、远程监控、系统性能分析和嵌入式应用的理想
WSDA-200-USB无线网关设备能够协调和维护分布式无线传感器节点网络上的无线传输。兼容节点和网关之间的 LORD Sensing LXRS
和 LXRS+ 无线通信协议可实现高达 16ksps 的高速、同步采样和无损数据吞吐量。
WSDA-200-USB无线网关用户可以使用 SensorConnect
软件轻松地为连续、周期性突发或事件触发采样的传感器节点编程。可选的基于web 的 SensorCloud
界面优化了来自远程网络的传感器数据的数据聚合、分析、呈现和警报
WSDA-200-USB无线网关产品特点
•数据采集网关从可扩展的无线传感器网络收集同步数据；
•提供无线传感器节点和主机之间的无缝通信；
•具有主机接口的快速部署能力；
•兼容 LORD Sensing LXRS 和 LXRS+ 通讯协议的传感器节点。
WSDA-200-USB无线网关产品优势：
高性能传感：
•在 LXRS+ 和 LXRS 通讯模式启用模式下，能够实现无损数据吞吐量和 ±50μS 的采样性能。
•无线传输范围可达 2 km（典型值 400 m）
•提供嵌入式应用或增强范围的外部天线选项。
应用便捷性
•简单的开箱即用安装，数据采集只需几分钟即可实现；
•可扩展的网络结构，便于用户进行数量扩展；
•使用 SensorConnect 软件进行远程配置、数据采集和显示传感器数据；
•支持通过基于 web 的 SensorCloud 门户功能实现数据可视 化，用于快速数据导航和分析；
•易于与开源、全面的通信和命令库（API）进行自定义集成；
•支持从单个网关管理数百个传感器
典型应用领域：
•结构健康监测；•设备性能监测、验证、评估和诊断；•测试与测量；•系统控制；•典型应用领域：环境监测。
WSDA-200-USB无线网关技术参数
|
一般系数 |
|
|
连接 |
USB2.0，传输速度：921,600bps |
|
采样系数 |
|
|
采样模式 |
同步采样、低占空比采样、持续采样、周期性爆发采样、触发采样，采样时记录数据模式 |
|
同步时钟精度 |
节点间同步精度达到每赫兹±32μs |
|
同步时钟稳定度 |
± 3 ppm |
|
组网能力 |
每个网关最多可接2000个节点，具体与通道激活数和采样设置相关。参考系统带宽计算器 |
|
操作系数 |
|
|
无线传输范围 |
户外:1.25 miles(理想情况) *, 1/2 mile (一般情况)** 室内: 160 英尺 (一般情况)** |
|
射频（RF）收发器载波 |
2.405 to 2.470 GHz 扩频，最多14个频道, 全球通用，功率可设置范围：0 dBm (1 mW) to 16 dBm (39 mW)；低功率模式，10dBm（10mW以下），只允许在美国以外使用 |
|
RF通讯协议 |
IEEE 802.15.4 |
|
电源 |
一般：45.7mA；8通道激活，操作频率256Hz低占空比每循环：65.6mA |
|
操作温度
|
-40 °C to + 85 °C (内部主机) -30 °C to +70 °C (外壳/天线) |
|
物理参数 |
|
|
外观尺寸 |
88 mm x 70 mm x 20 mm（不含天线） |
|
重量 |
123g |
|
外壳材料 |
黑色阳极氧化铝 |
|
综合系数 |
|
|
连接端口 |
USB口 |
|
通讯电缆 |
标准微型B类USB口（入门套件包含3英尺电缆） |
|
兼容节点 |
所有LXRS®传感器节点，所有旧的2.4 GHz节点 |
|
固件 |
可通过软件操作界面进行升级 |
|
软件 |
SensorCloud™,SensorConnect™, Node Commander®, WSDA® Data Downloader, Live Connect™,兼容Windows XP/Vista/7 |
|
软件开发工具包 (SDK) |
数据通信协议可提供EEPROM地图和示例代码（操作系统和计算平台无关） |
|
遵从法规 |
FCC (U.S.), IC (Canada), CE, ROHS |
