美国DeFelsko公司PosiTectorRTRH表面粗糙度轮廓仪
美国DeFelsko公司PosiTectorRTRH表面粗糙度轮廓仪

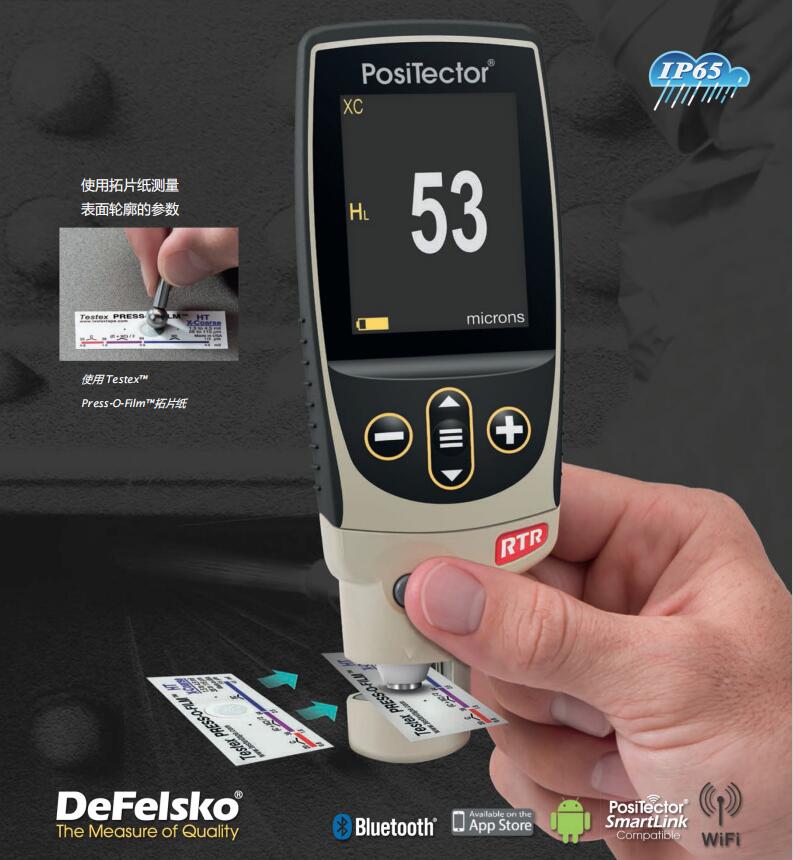

美国DeFelsko公司PosiTectorRTRH表面粗糙度轮廓仪，PosiTectorRTRH利用Testex™
Press-O-Film™拓片纸，测量喷砂表面和有纹理的涂层表面的HL(波峰波谷高度)值。
符合ASTM D4417, ISO 8503-5, NACE RP287, SSPC-PA 17, SSPC-SP5, SP6, SP10, SP11-87T
等标准。
另有PosiTectorRTR3D测量喷砂表面和有纹理的涂层表面的2D/3D轮廓参数。消息资料

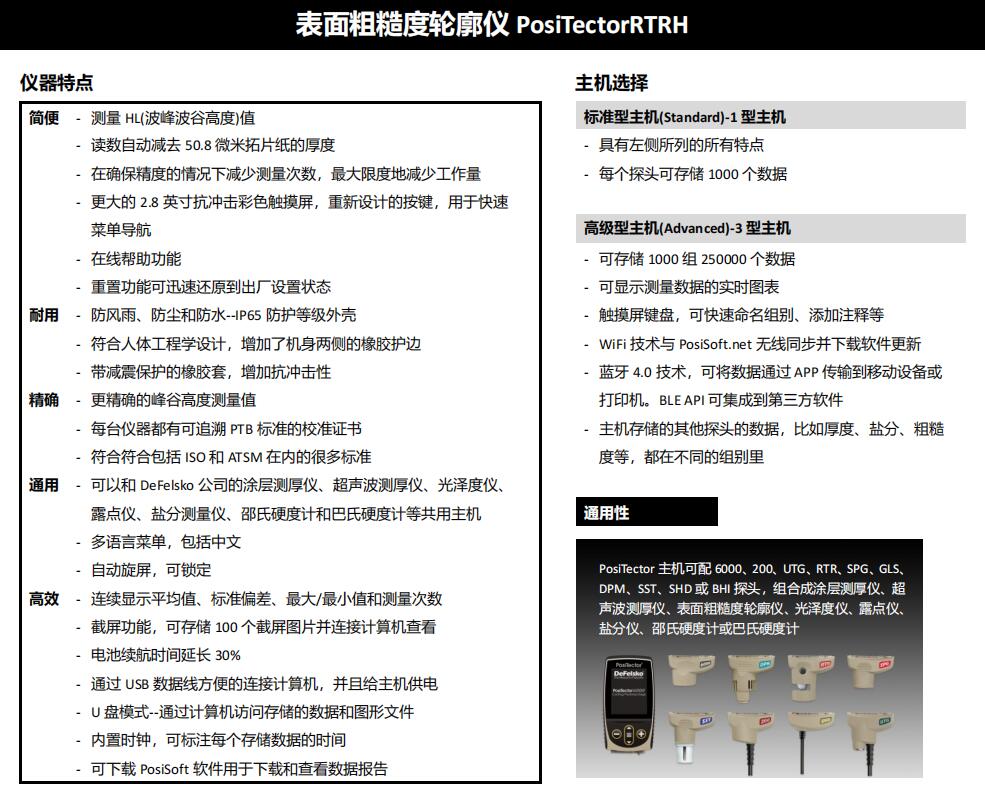

美国DeFelsko公司PosiTectorRTRH表面粗糙度轮廓仪特点
| 简便 |
- 测量HL(波峰波谷高度)值 读数自动减去50.8微米拓片纸的厚度 在确保精度的情况下减少测量次数，最大限度地减少工作量 更大的2.8英寸抗冲击彩色触摸屏，重新设计的按键，用于快速菜单导航 在线帮助功能 重置功能可迅速还原到出厂设置状态 表面粗糙度轮廓仪PosiTectorRTRH |
| 耐用 |
防风雨、防尘和防水--IP65防护等级外壳 符合人体工程学设计，增加了机身两侧的橡胶护边 带减震保护的橡胶套，增加抗冲击性 |
| 精确 |
更精确的峰谷高度测量值 每台仪器都有可追溯PTB标准的校准证书 符合符合包括ISO和ATSM在内的很多标准 通用 - PosiTector主机可配6000、200、UTG、RTR、SPG、DPM、SST、GLS、SHD或BHI探头，组合成涂层测厚仪、超声波测厚仪、表面粗糙度轮廓仪、露点仪、盐分仪、光泽度仪、邵氏硬度计或巴氏硬度计
自动旋屏，可锁定 |
| 高效 |
连续显示平均值、标准偏差、最大/最小值和测量次数 截屏功能，可存储100个截屏图片并连接计算机查看 电池续航时间延长30% 通过USB数据线方便的连接计算机，并且给主机供电 U盘模式--通过计算机访问存储的数据和图形文件 可下载PosiSoft软件用于下载和查看数据报告 |
|
主机 1型-标准型主机(Standard) |
具有上述所列的所有优点 可存储1000个数据 |
| 3型-高级型主机(Advanced) |
可存储1000组250000个数据 可显示测量数据的实时图表 触摸屏键盘，可快速命名组别、添加注释等 WiFi技术与PosiSoft.net无线同步并下载软件更新 蓝牙4.0技术，可将数据通过APP传输到移动设备或打印机。BLE API可集成到第三方软件 主机存储的其他探头的数据，比如厚度、盐分、粗糙度，硬度等，都在不同的组别里 |
| Smartlink无线主机 | 通过APP，将探头和智能设备无线连接，手机和平板变成一个虚拟主机 |

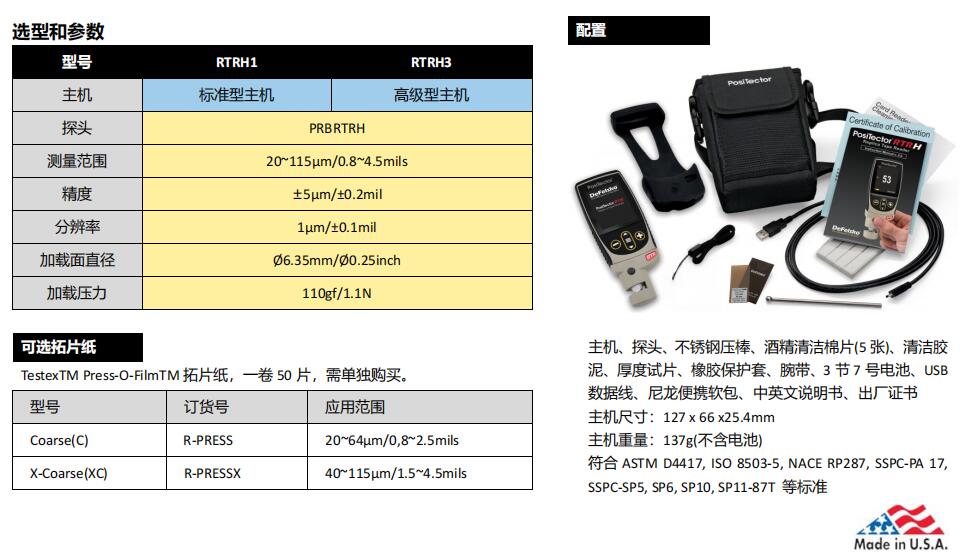

| 型号 | RTRH1 | RTRH3 |
| 主机 | 标准型 | 高级型 |
| HL测量范围 | 20~115μm / 0.8~4.5mils | |
| HL测量精度 | ±5μm / ±0.2mil | |
| HL测量分辨率 | 1μm / ±0.1mil | |
| 加载面直径 | Ø6.35mm / Ø0.25inch | |
| 加载压力 | 110gf / 1.1N | |
表面粗糙度轮廓仪PosiTectorRTRH使用方法
| 第一步 准备 | 使用清洁胶泥清除被测物表面的灰尘、碎片或残留的喷砂介质，方法是用手指将清洁胶牢牢地压在被测物表面上，然后将其清除。 |
| 第二步 复制 |
- 撕下一条背面有背胶的拓片纸，贴在被测物表面上。 - 使用随机附带的不锈钢压杆的圆形末端，牢牢压拓片纸。以圆周和x-y摩擦的方式施加足够的压力，持续30-60秒，用以完全压缩拓片纸的所有部分。一般来说压缩过多比压缩过少更准确。 - 完成后，从表面取下拓片纸 |
| 第三步 测量 |
- 将复制好的拓片纸插入测量口。确保拓片纸位置正确，以便复制区域位于探头开口的中心，粘合剂(粘性)面朝下。 - 定位拓片纸后，用力按下探头两侧的按钮，并保持不动，直到RTRH发出哔哔声并显示测量值(会自动从测量值中减去拓片纸的厚度)。 |
PosiTectorRTRH表面粗糙度轮廓仪出厂校准了吗？
PosiTectorRTRH出厂时已经校准好可直接测量。随机包括可追溯到NIST或PTB的长式校准证书，该证书记录了PosiTectorRTRH在我们的校准实验室对可追溯到国家计量机构的标准进行的实际读数。
有些厂家提供的证书或合格证书，通常不包括实际的仪器读数。
我需要用PosiTectorRTRH在某些表面轮廓范围内进行两次测量吗，就像弹簧测量仪所要求的那样？
不用。通过一次测量，RTRH可以测出精确的HL峰谷高度值。其优点是减少了测量不确定度、检查员工作量、出错的可能性以及检查员为确保准确性所需的测量次数。
为什么拓片纸下的喷砂钢看起来有光泽，与周围区域不同？
喷砂通常会在表面留下碎屑，从而改变其外观。如果在测量前未使用附带的清洁胶泥清洁表面，则拓片纸带会粘住这些碎屑，并清洁打磨过的表面。与周围区域相比，这可能会使试验区域看起来有光泽。
PosiTectorRTR和PosiTectorSPG区别？
两种仪器均符合ASTM D 4417“喷砂清理钢表面轮廓的现场测量标准试验方法”。
PosiTectorSPG符合ASTM D 4417的方法B。PosiTectorSPG测量速度快，无需每次测试费用。它保留每次测量的数字记录，与操作员的依赖性较小，因为不需要拓片纸。它的范围也比拓片纸大。
PosiTectorRTR符合ASTM D 4417的方法C。它与Testex拓片纸一起使用，这是一种广泛使用和被人认可的表面轮廓测量方法。它能够在曲面上进行测量，并且可以保存下来作为被测量表面的物理复制品。
PosiTectorRTR探头的弹簧压力是多少？我需要对按钮施加特定的压力吗？
PosiTectorRTR的探头端面冲击力与传统的机械弹簧测量仪相同。PosiTectorRTR具有相同的接触尺寸(直径6.25mm/0.25inch，并施加与Testex测量仪相同的弹簧张力(110gf/1.1N），且符合主要测试标准的要求。
但机械弹簧测量仪的一个问题是，如果用户将测量时压在拓片纸上的速度过快，测量仪可能会读数不足。如果用户向上按测量臂以稳定读数，则可能会出现其他错误。这两种作用都使传统的机械弹簧测量仪由于压碎拓片纸的微细泡沫导致较低的读数。
。
