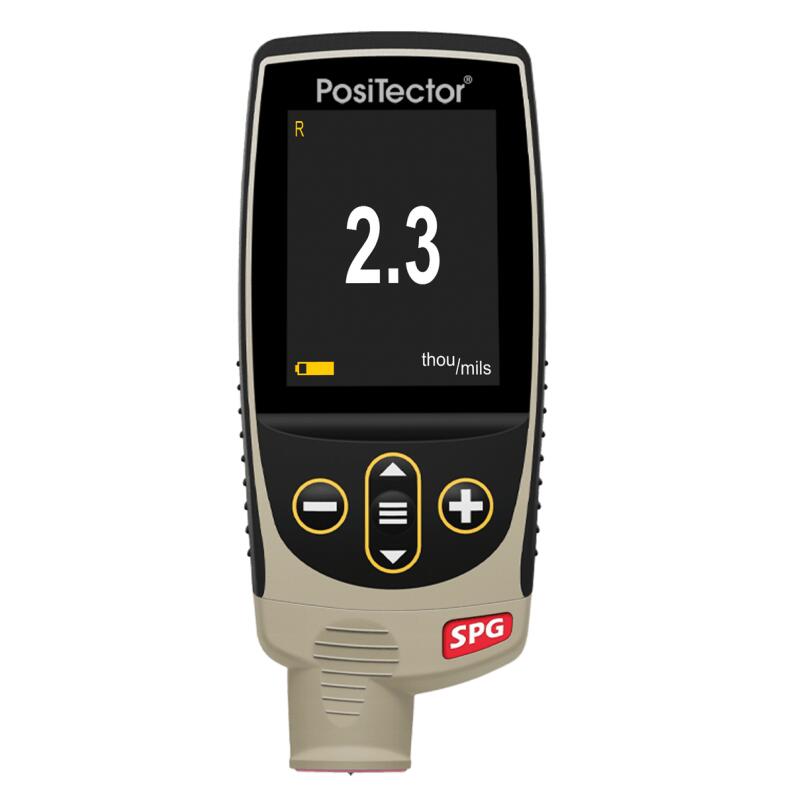

美国DeFelsko公司PosiTectorSPG表面粗糙度轮廓测量仪
美国DeFelsko公司PosiTectorSPG表面粗糙度轮廓测量仪
美国DeFelsko公司的PosiTectorSPG表面粗糙度轮廓测量仪，应用于喷砂喷丸、有纹理涂层的表面轮廓的测量。测量准确，菜单方便，带统计功能，随着测量的进行会显示统计值，进行滚动统计。此功能为大面积区域的评估节省了时间，快速建立直观的、平均的粗糙度数值。符合ASTM
D4417-B，ASTM D8271 (SPGTS 探头)，AS 3894.5-C (使用 30°探头针尖)，U.S. Navy NSI 009-32，SANS
5772标准。

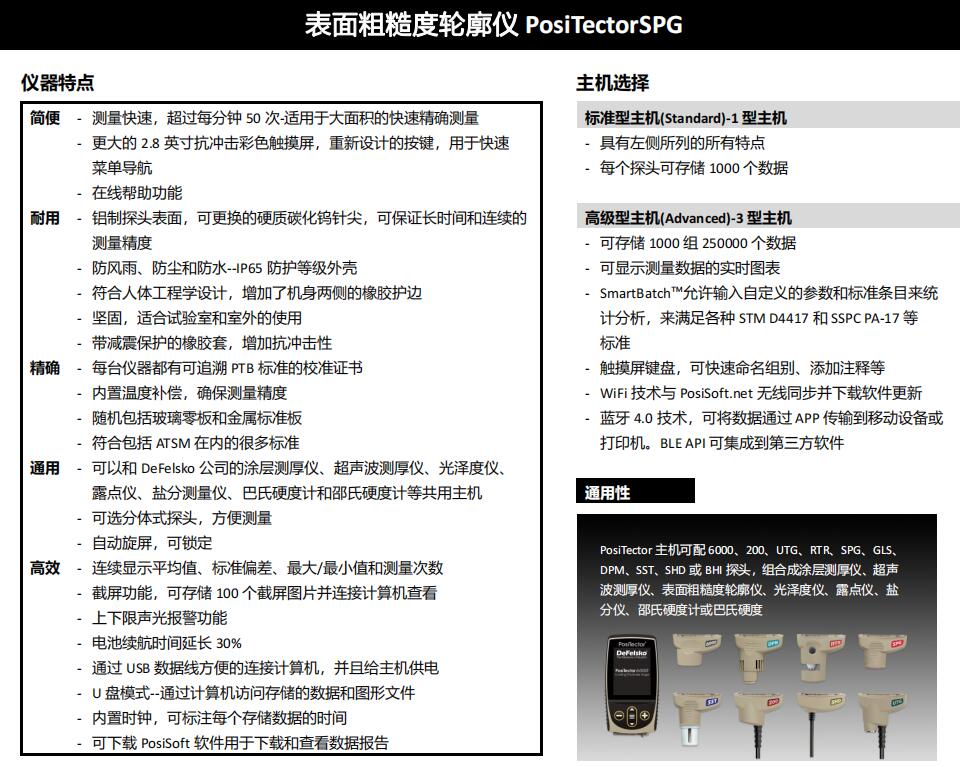

美国DeFelsko公司PosiTectorSPG表面粗糙度轮廓测量仪仪器特点
| 简便 |
测量快速，超过每分钟50次-适用于大面积的快速精确测量 更大的2.8英寸抗冲击彩色触摸屏，重新设计的按键，用于快速菜单导航 在线帮助功能 |
| 耐用 |
铝制探头表面，可更换的硬质碳化钨针尖，可保证长时间和连续的测量精度 防风雨、防尘和防水--IP65防护等级外壳 符合人体工程学设计，增加了机身两侧的橡胶护边 坚固，适合试验室和室外的使用 带减震保护的橡胶套，增加抗冲击性 |
| 精确 |
每台仪器都有可追溯PTB标准的校准证书 内置温度补偿，确保测量精度 随机包括玻璃零板和金属标准板 符合包括ATSM在内的很多标准 表面粗糙度轮廓仪PosiTectorSPG 通用 - PosiTector主机可配6000、200、UTG、RTR、SPG、DPM、SST、GLS、SHD或BHI探头，组合成涂层测厚仪、超声波测厚仪、表面粗糙度轮廓仪、露点仪、盐分仪、光泽度仪、邵氏硬度计或巴氏硬度计
可选分体式探头，方便测量 |
| 高效 |
连续显示平均值、标准偏差、最大/最小值和测量次数 截屏功能，可存储100个截屏图片并连接计算机查看 上下限声光报警功能 电池续航时间延长30% 通过USB数据线方便的连接计算机，并且给主机供电 U盘模式--通过计算机访问存储的数据和图形文件 内置时钟，可标注每个存储数据的时间 可下载PosiSoft软件用于下载和查看数据报告 |
|
注： 主机 1型-标准型主机(Standard) |
具有上述所列的所有优点 可存储1000个数据 |
| 3型-高级型主机(Advanced) |
可存储1000组250000个数据 可显示测量数据的实时图表 SmartBatch™允许输入自定义的参数和标准条目来统计分析，来满足各种STM D4417和SSPC PA-17等标准 触摸屏键盘，可快速命名组别、添加注释等 WiFi技术与PosiSoft.net无线同步并下载软件更新 蓝牙4.0技术，可将数据通过APP传输到移动设备或打印机。BLE API可集成到第三方软件 主机存储的其他探头的数据，比如厚度、盐分、粗糙度，硬度等，都在不同的组别里 |
| Smartlink无线主机 | 通过APP，将探头和智能设备无线连接，手机和平板变成一个虚拟主机 |

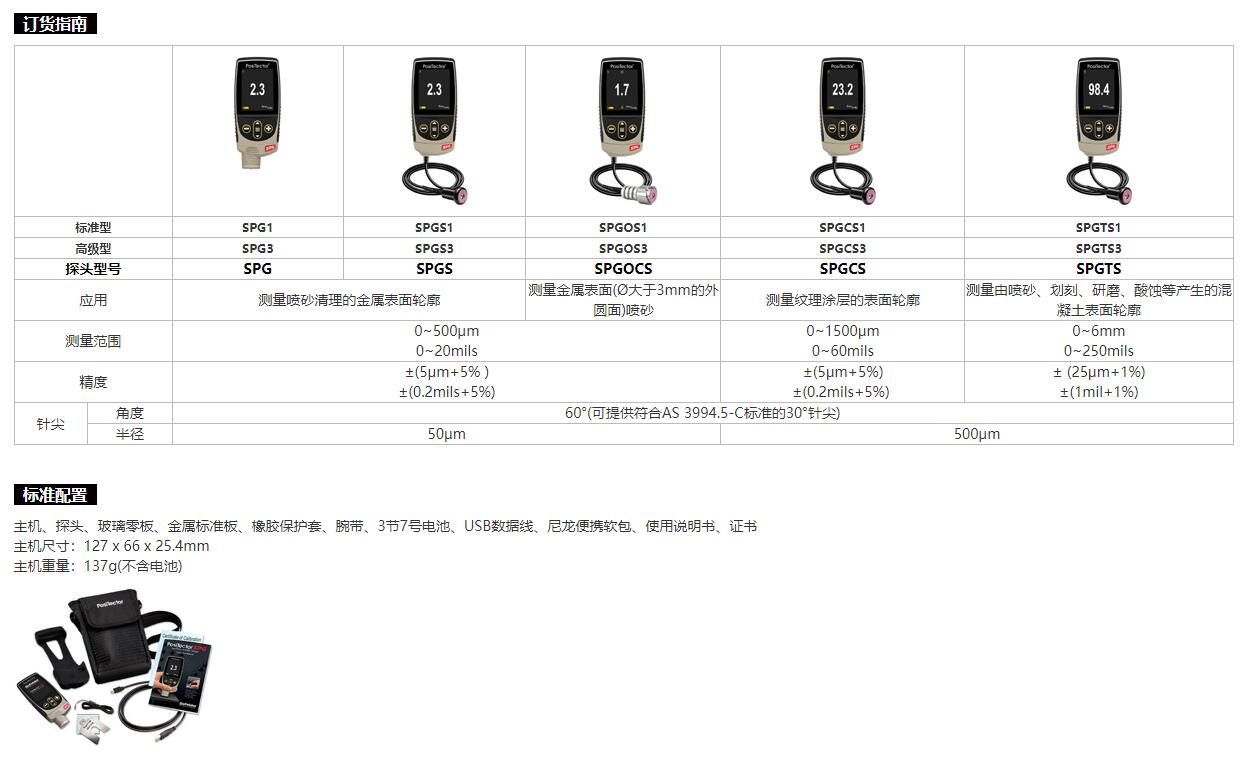

| 标准型 | SPG1 | SPGS1 | SPGOS1 | SPGCS1 | SPGTS1 | |
| 高级型 | SPG3 | SPGS3 | SPGOS3 | SPGCS3 | SPGTS3 | |
| 探头型号 | SPG | SPGS | SPGOS | SPGCS | SPGTS | |
| 应用 | 测量喷砂清理的金属表面轮廓 | 测量金属表面(Ø大于3mm的外圆面)喷砂 | 测量纹理涂层的表面轮廓 | 测量由喷砂、划刻、研磨、酸蚀等产生的混凝土表面轮廓 | ||
| 测量范围 |
0~500μm 0~20mils |
0~1500μm 0~60mils |
0~6mm 0~250mils |
|||
| 精度 |
±(5μm+5% ) ±(0.2mils+5%) |
±(5μm+5%) ±(0.2mils+5%) |
± (25μm+1%) ±(1mil+1%) |
|||
| 针尖 | 角度 | 60°(可提供符合AS 3994.5-C标准的30°针尖) | ||||
| 半径 | 50μm | 500μm | ||||
配置
主机、探头、玻璃零板、金属标准板、橡胶保护套、腕带、3节7号电池、USB数据线、尼龙便携软包、中英文说明书、证书
主机尺寸：127 x 66 x 25.4mm
主机重量：137g(不含电池)
技术问答
PosiTectorSPG表面粗糙度轮廓仪出厂校准了吗？ 表面粗糙度轮廓仪PosiTectorSPG
PosiTectorSPG出厂时已经校准好可直接测量。随机包括可追溯到NIST或PTB的长式校准证书，该证书记录了PosiTectorSPG在我们的校准实验室对可追溯到国家计量机构的标准进行的实际读数。
有些厂家提供的证书或合格证书，通常不包括实际的仪器读数。
可以测量曲面吗？
是的。PosiTectorSPGOS非常适合测量凸形喷砂处理表面(如管道和储罐)的峰谷表面轮廓高度。PosiTectorSPGOS的探头的V形槽和可选的大V形槽适配器，有助于探头在圆柱形零件上的正确定位。
PosiTectorSPG可以用在非金属吗？
是的。虽然主要用于测量金属喷砂，但PosiTectorSPG可用于许多应用。PosiTectorSPGCS和PosiTectorSPGTS还具有扩展范围和更大半径的探头尖端，以适应广泛的应用：
- PosiTectorSPGCS可快速准确地测量纹理的表面轮廓
- PosiTectorSPGTS可快速准确地测量混凝土的表面轮廓
为什么要有30°和60°的针尖？
PosiTectorSPG采用耐用的碳化钨针尖，使用寿命长，精度高。如果需要，可更换SPG探针头。
- 60°的针尖符合大多数测试标准，包括ASTM D 4417 B标准
- 30°的针尖符合符合澳大利亚AS 3994.5-C标准
PosiTectorSPG可以在被测物表面移动，进行扫描测量吗？
不能。PosiTectorSPG是一种深度千分尺，它可以快速准确地测量和记录金属喷砂处理后表面的峰谷表面轮廓高度。
像这种类型的其他仪器一样，PosiTectorSPG在表面的一个位置获取一个单独的读数，将测量仪拿起并放置在表面的另一个位置以获取另一个单独的读数。
PosiTectorSPG和PosiTectorRTR的区别？
这两种仪器都符合ASTM D 4417：喷砂清理钢表面轮廓现场测量的标准试验方法。
- PosiTectorSPG符合ASTM D 4417
B标准。测量速度快，不需要拓片纸，没有每次测试的成本，而且测量范围比拓片纸大。它保留了每次测量的数字记录，减少了对操作员的依赖。
- PosiTectorRTR符合ASTM D 4417
C标准。它与拓片纸一起使用。拓片纸是一种广泛使用的测量表面轮廓的方法。它能够在曲面上进行测量，而且可保留拓片纸作为的被测物表面的复制品。
PosiTectorSPGOS的探头护套是松的？
PosiTectorSPGOS探头设计有一个自动调平探针脚，以确保与被测零件垂直。探头护套需要有一个宽松的配合，以便自动调平。
可以比较PosiTectorSPGOS和PosiTectorSPG/SPGS的读数吗？
测量平面时，探针脚接触被测表面的的整个区域，PosiTectorSPGOS和PosiTectorSPG/SPGS的探头将进行类似的测量。而在弯曲表面上，随着半径的减小，探针脚接触的区域越来越小，着接触面积的减少，探针脚位于较少的峰上，这可能会导致峰谷表面轮廓高度略有下降。
