HR-150A洛氏硬度计
HR-150A洛氏硬度计
HR-150A洛氏硬度计采用测量压入深度的方法，硬度值通过指示直接读出，因此操作简单方便，容易掌握，工作效率高，适应于成批零部件的检验；洛氏硬度试验法，可以采用金刚石压头和刚球压头，可以测量较硬和较软的试样，使用范围广泛，因此HR-150A洛氏硬度计试验在生产中得到广泛应用，成为检验产品质量，确定合理的加工工艺的主要检测手段。洛氏硬度计是生产企业，大中院校，科研机构进行硬度试验，教学科研工作最常用的试验仪器。
HR-150A洛氏硬度计外型美观，操作方便，HR-150A洛氏硬度计是一种普及型的手动洛氏硬度试验机。HR-150A洛氏硬度计可进行黑色金属和有色金属的洛氏硬度测量，HR-150A洛氏硬度计广泛适用于工厂车间和计量部门。HR-150A型洛氏硬度计适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测。定义硬度是材料抵抗弹性变形,塑性变形或破坏的能力

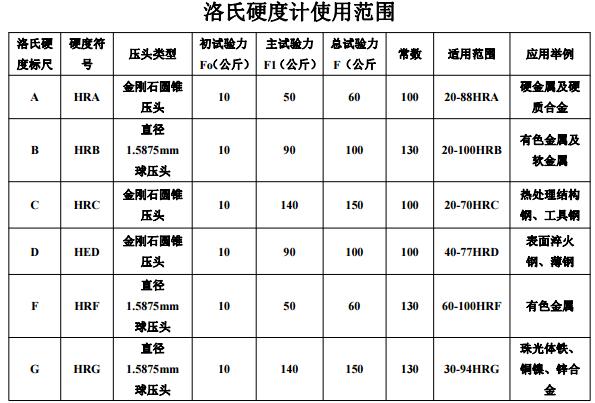

HR-150A洛氏硬度计标尺
A 标尺：适用于测定硬度超过 70HRC 的金属，如碳化钨、硬质合金，也可以测定硬的薄板材料及表面层淬硬的材料。
B 标尺：用于测定有色金属及其合金，退火钢或未经淬硬的钢制品等较软或中等硬度材料。
C 标尺：用于测定碳钢、工具钢及合金钢等经过热处理的钢制品材料的硬度。
HR-150A洛氏硬度计技术参数
| 型号 | HR-150A洛氏硬度计 | HR-150B加高型 |
| 测量范围 | 20-88HRA、20-100HRB、20-70HRC | |
| 较大试件高度 | 200mm | 400毫米 |
| 初试验力 | 98.1N/10Kgf | |
| 硬度分辨率 | 0.5HR | |
| 总试验力 | 588.4N/60Kgf、980.7N/100Kgf、1471N/150Kgf | |
| 总试验力保持时间 | 10秒 | |
| 硬度标尺 | A、B、C | |
| 外形尺寸 | 466mm×250mm×618mm | 548 x 326 x 1025mm |
| 压头中心至机壁距离 | 135mm | 160mm |
| 净重 | 80kg | 约140千克 |
| 标准配置 |
大样品台：1个 小样品台：1个 V型样品台：1个 金钢石压头:1个 1/16”（φ1．5875mm）钢球压头：1个 标准洛氏硬度块:5 |
大平试台：1个 金刚石圆锥压头： 1只 小平试台：1个 1/16”钢球压头：1只 V形试台： 1个 标准洛氏硬度块： 5块 |
HR-150A洛氏硬度计试样

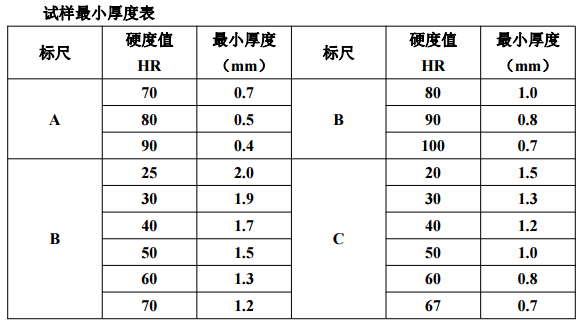

试样应具有一定的大小和厚度，应能保证相邻压痕中心间及压痕中心至试件边缘的距离大于 3 毫米，试件最小厚度不应小于压痕深度的八倍。试验后，试样的支撑面上不得有明显的变形痕迹，其最小厚度取决于材质及所采用的负荷，可参考以下试样最小厚度表。
HR-150A洛氏硬度计示值精度
用本机佩戴的标准硬度块定期检查硬度计示值精度。
将工作台及标准块擦干净，在硬度块工作面上进行试验，决不允许在支撑面上试验。
（2）若示值误差较大，除按本节第 4 项检查外，还应检查标准硬度块支撑面是否有毛刺，若有毛刺应用油石打光。
（3）在标准块不同位置试验时，硬度块应紧贴工作台面拖动，严禁拿离工作台。
（4）硬度计的示值调整：若通过以上工作，硬度计示值误差仍然较大，可通过调整板的前后位置，以达到示值精度要求。方法是：松开调整板上前后两个 M3 螺丝，前后移动调整板位置即可。注意向指示器方向移动时，示值增大，反之示值减小。调整结束后应固定紧已经松开的两个 M3 螺丝。
如调整后发现指示器指针不竖直向上，可松开调整板中间的 M3 螺丝上的背帽，旋转此螺丝即可使指针达到要求。
（5）用户如有其它方面疑问应及时与厂家联系咨询，以得到正确的解决方法。严禁自行拆卸，防止造成不必要的损失
